Основной задачей модернизации зала заседаний Кировской городской Думы значилась необходимость реализовать не только функционал дискуссии, который в принципе уже был ранее, но и добавить больше возможностей для голосования и оперативного принятия решений. Проведены все работы, от технического проектирования до монтажа, пусконаладка и обучение персонала.

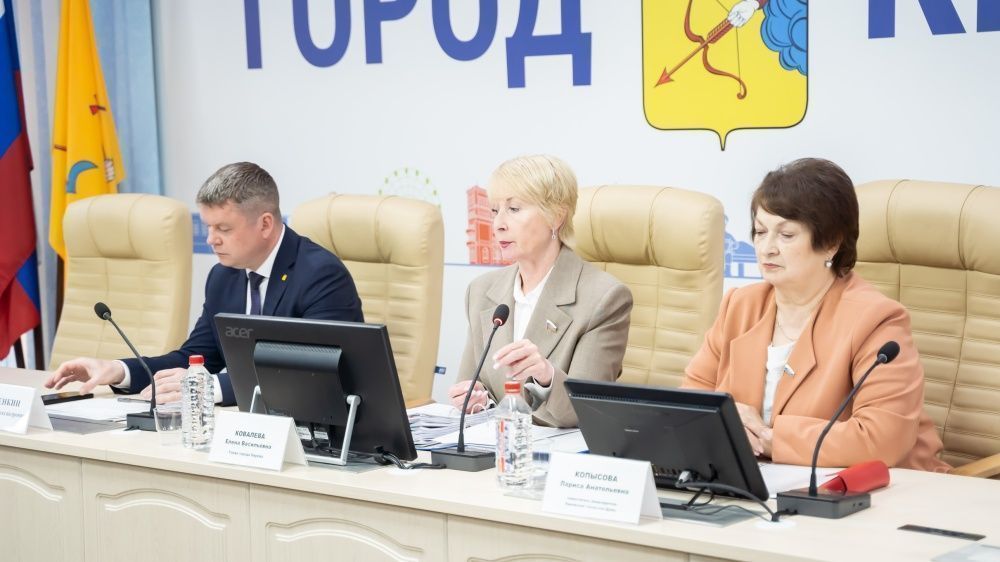

В основе проекта бюджетная проводная конференц-система VISSONIC Classic-D на 50 дискуссионных пультов, включая один пульт председателя. Из них четыре пульта установлены в президиуме и 45 пультов для делегатов в зале. Центральным элементом стал контроллер VIS-DCP2000-D с поддержкой до 100 пультов, обеспечивающий запись хода заседания на USB-носитель и интеграцию со сторонним ПО.

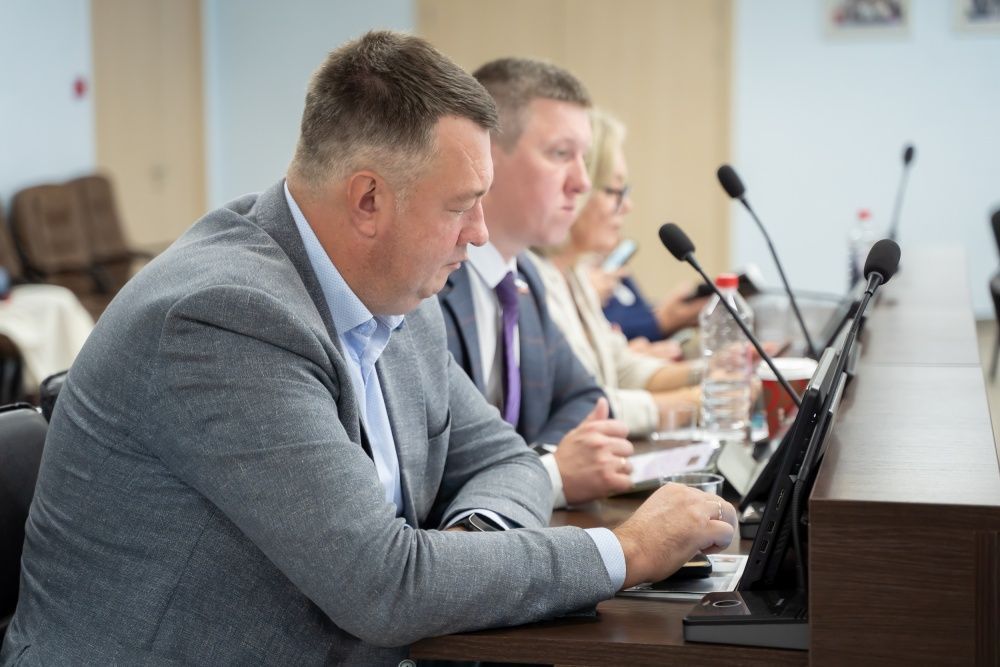

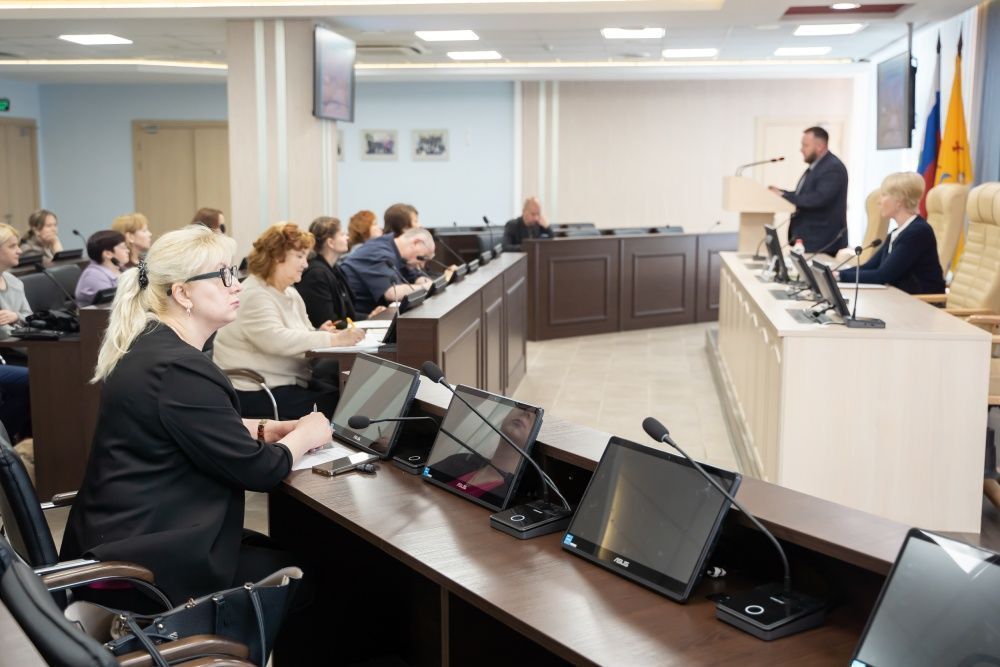

Для удобства работы с документами и повесткой дня у каждого делегата предусмотрены дополнительные моноблоки с сенсорным экраном. Пульты оснащены микрофонами на «гусиной шее»: для президиума и трибуны выбраны модели VIS-M410 (длина 410 мм), для зала — VIS-M330 (330 мм), что продиктовано эргономикой рассадки и акустическими особенностями помещения.

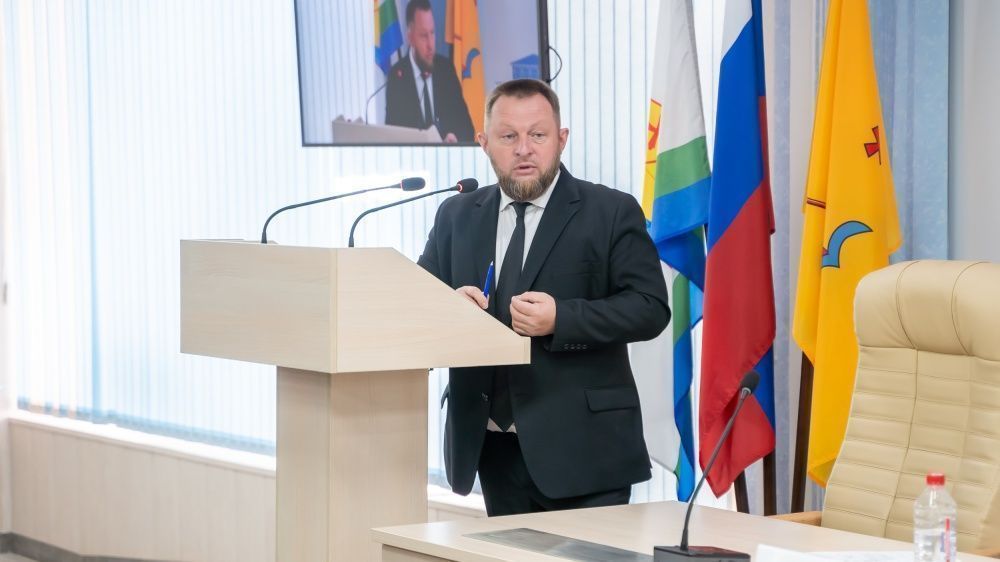

Трибуна докладчика оборудована многофункциональным интерфейсным модулем VIS-AIB с двумя врезными базами для микрофонов и сенсорной кнопкой управления. Важно отметить, что трибуна через модуль подключена к центральному блоку конференц-системы и микрофоны трибуны являются полноценной частью всей системы, поэтому у председателя есть возможность включать и выключать микрофоны выступающих за трибуной делегатов.
Система автонаведения видеокамер построена на двух поворотных Full HD камерах VHD V61XL с 12-кратным оптическим зумом и углом обзора 72,5°. Камеры управляются посредством контроллера VHD C300 и интегрированы с коммутатором VISSONIC VIS-CATC-B, который обеспечивает автоматическое наведение камер на выступающего и быстрое бесшовное переключение между камерами и другими источниками сигнала.
Система видеокоммутации построена на матричном коммутаторе Vissonic VIS-UHD0809-VW (8×9) с поддержкой 4K и бесшовной коммутацией. Для передачи сигнала на удаленные дисплеи используются комплекты передатчиков и приемников EAV по технологии HD BaseT на расстояние до 150 метров, что позволяет гибко размещать оборудование в зале и обеспечивать трансляцию на любые экраны.
Для трансляции и записи заседаний установлен профессиональный видеорекордер Vissonic VIS-CRS02-B с дисковым пространством 1 Тб, позволяющий вести запись и прямые трансляции конференций.
Обработка звука реализована на цифровой аудиоплатформе Vissonic VIS-DSP12 AEC с 12 входами и 12 выходами, включающей встроенный подавитель обратной акустической связи и эхоподавление. Усилитель мощности EAV NPA23 класса D (2×300 Вт) с DSP-обработкой обеспечивает качественное звукоусиление, а распределитель Kramer VM-50AN — равномерное распределение сигнала.

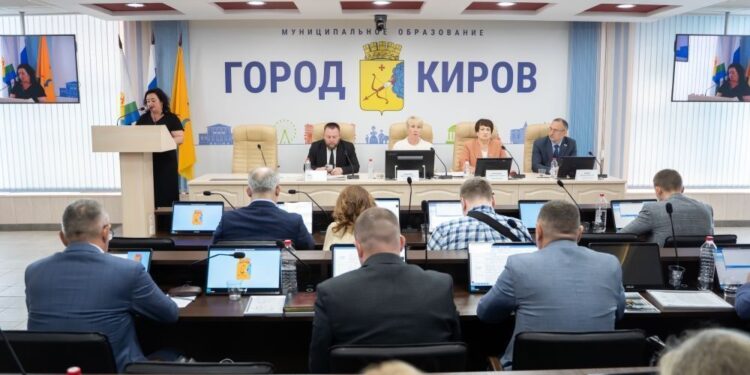

Система видеоотображения включает две профессиональные панели Lumien LS6550SD (65″, 4K) для центральной зоны и одну панель Lumien LS5550SD (55″, 4K) для вывода дополнительной информации.
Система управления построена на контроллере Aten VK1200 второго поколения с двумя LAN-портами и сенсорной панелью Aten VK330 (10.1″), установленной на рабочем месте оператора с помощью настольного крепления Aten VK304. Через единый интерфейс оператор управляет видео- и аудиокоммутацией, камерами, записью и регламентом заседания.
Результат
- Обеспечили каждого участника заседания персональным дискуссионным пультом с интуитивно понятным управлением
- Реализовали систему электронного голосования, управление очередью выступлений и идентификацию участников
- Исключили акустическую обратную связь и обеспечили равномерное звуковое покрытие зала с высокой разборчивостью речи
- Создали единую систему видеокоммутации для отображения контента с нескольких источников на профессиональные панели и трансляции заседаний онлайн
- Обеспечили автоматическое наведение видеокамер на выступающего
- Дали оператору и председателю удобный инструмент для ведения заседания, формирования повестки и управления всеми системами зала через единый сенсорный интерфейс
- Заложили возможность дальнейшего масштабирования

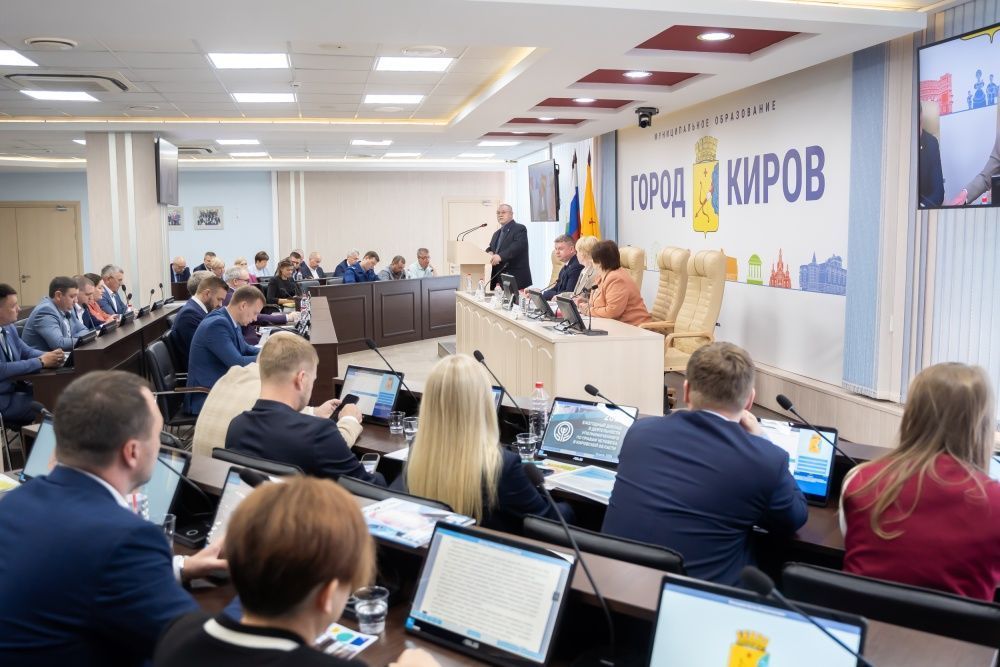

Зал заседаний Кировской городской думы получил современное мультимедийное оснащение, позволяющее проводить и рабочие совещания, и официальные заседания с участием депутатов, должностных лиц и приглашённых экспертов. Высокое качество звука и видео, автоматизация процессов и интуитивно понятное управление создают комфортную среду для конструктивного диалога и принятия взвешенных решений на благо города.
Спецификация оборудования
| № | Бренд | Модель | Кол-во, шт |
|---|---|---|---|
| Конференц-система | |||
| Системное оборудование | |||
| 1 | Vissonic | VIS-DCP2000-D | 1 |
| 1 | Vissonic | VIS-EXM | 1 |
| 2 | Vissonic | VIS-CNB | 9 |
| 3 | ПК для презентаций | 1 | |
| 4 | LCD-монитор оператора, диагональ 23.8″, 1920×1080 | 2 | |
| 5 | Комплект коммутации | 1 | |
| Президиум | |||
| 5 | Vissonic | VIS-DEC-T | 1 |
| 6 | Vissonic | VIS-DED-T | 4 |
| 7 | Vissonic | VIS-M410 | 5 |
| Трибуна | |||
| 8 | Vissonic | VIS-AIB | 1 |
| 9 | Vissonic | VIS-GSK-F | 2 |
| 10 | Vissonic | VIS-BAIB | 1 |
| 11 | Vissonic | VIS-M330 | 2 |
| Зал | |||
| 12 | Vissonic | VIS-DED-T | 45 |
| 13 | Vissonic | VIS-M330 | 45 |
| 14 | Vissonic | VIS-HL002 | 45 |
| Система автонаведения видеокамер | |||
| 15 | VHD | V61XL | 2 |
| 16 | VHD | BR01 | 2 |
| 17 | VHD | C300 | 1 |
| 18 | Vissonic | VIS-CATC-B | 1 |
| Система видеокоммутации | |||
| 19 | Vissonic | VIS-UHD0809-VW | 1 |
| 20 | EAV | SP14-UHD150 | 1 |
| 21 | EAV | TX-UHD150 | 3 |
| 22 | EAV | RX-UHD150А | 3 |
| 23 | EAV | EX-HD100UE | 1 |
| 24 | EAV | EX-USB3 | 1 |
| 25 | Kramer | W-H(W) | 2 |
| 26 | Kramer | WU-AA(W) | 1 |
| 27 | Комплект коммутации | 1 | |
| Трансляция и запись | |||
| 28 | Vissonic | VIS-CRS02-B | 1 |
| Обработка звука | |||
| 29 | Vissonic | VIS-DSP12 AEC | 1 |
| 30 | EAV | NPA23 | 1 |
| 31 | Kramer | VM-50AN | 1 |
| Система видеоотображения | |||
| 32 | Lumien | LS6550SD | 2 |
| 33 | Lumien | LS5550SD | 1 |
| Система управления | |||
| 34 | Aten | VK1200 | 1 |
| 35 | Aten | VK330 | 1 |
| 36 | Aten | VK304 | 1 |
| 37 | Hikvision | DS-3E0518P-E | 1 |
