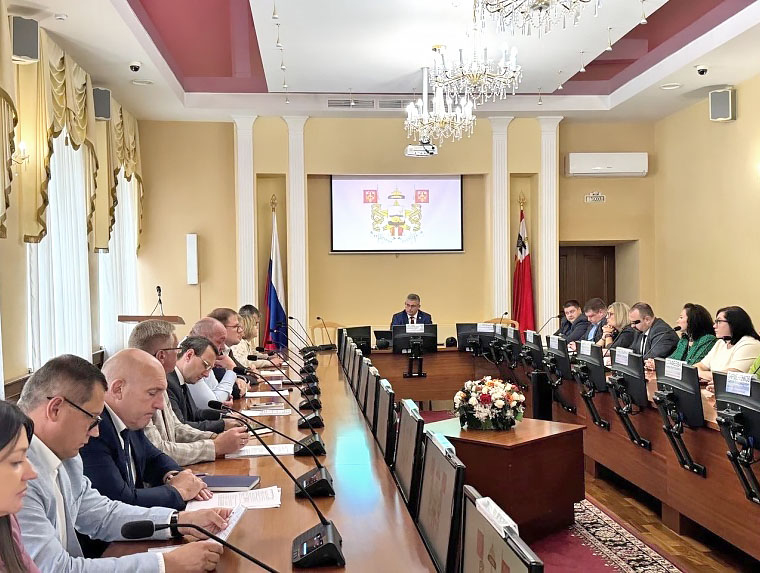

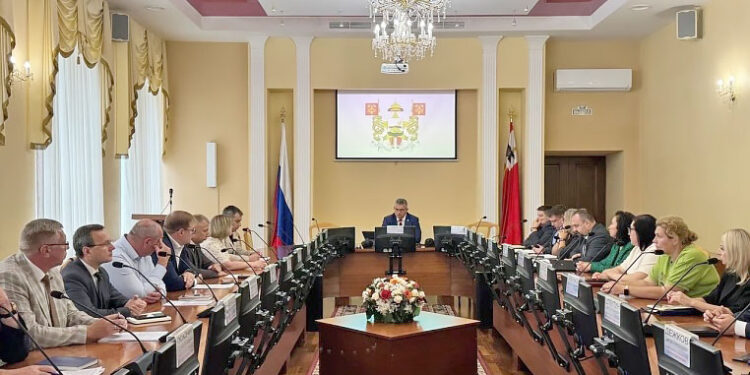

Стояла задача модернизировать зал заседаний городской Администрации г. Смоленска, чтобы превратить классическое помещение совещаний в полноценную площадку для эффективной дискуссии и принятия решений, улучшающих жизнь горожан.
Проект был реализован в полном цикле, от технического проектирования, до поставки оборудования, включая монтаж, пусконаладку и обучение персонала работе с конференц решением. Основой этого решения стала проводная конференц-система Vissonic, дополненная профессиональным звукоусилением, цифровой обработкой звука и радиомикрофонами для гостей и журналистов.
Задачи
- Обеспечить каждого участника заседаний персональным пультом с интуитивно понятным интерфейсом
- Реализовать электронное голосование, управление очередью выступлений и идентификацию по персональным картам
- Исключить акустическую обратную связь и обеспечить равномерное звуковое покрытие зала и высококачественную разборчивость речи
- Дать оператору удобный инструмент для ведения заседания, формирования повестки и отображения результатов
- Заложить возможность дальнейшего масштабирования и добавления дополнительных функций
Решение

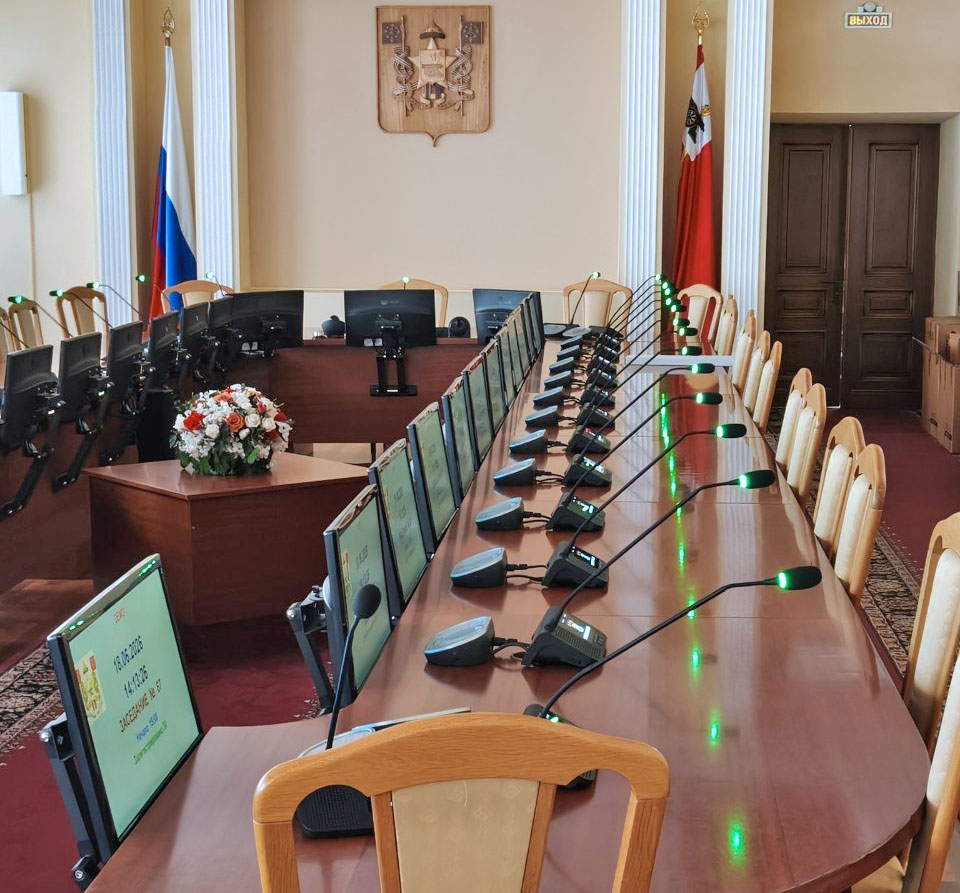

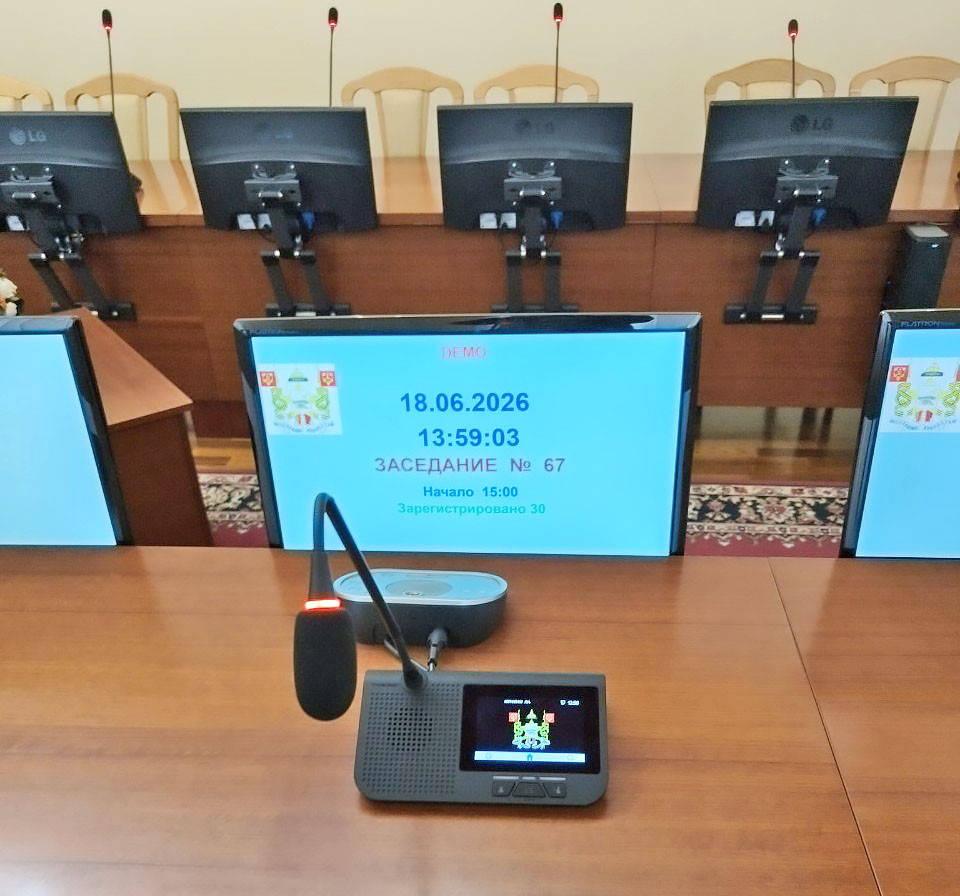

Конференц-система VISSONIC CLEACON T на 45 делегатов. Центральным элементом стал контроллер VIS-DCP2000-D, к которому подключены все пульты, через него обеспечивается запись хода заседания на USB-носитель и протоколы интеграции со сторонним ПО. Участники заседаний получили универсальные проводные пульты VIS-MAU-T с цветным 4,3”-дюймовым сенсорным экраном. На сенсорном экране каждого пульта отображается список выступающих, персональные запросы, кнопки и результаты голосований – вся ключевая информация перед глазами участника. Кроме того, для удобной работы с документами и повесткой дня у каждого делегата предусмотрен монитор LG.
Все пульты оснащены удобными микрофонами на «гусиной шее», для основных мест используются модели подлиннее VIS-M485 (485 мм), а для дополнительных чуть короче – VIS-M410 (410 мм), выбор намеренный и учитывает эргономику рассадки.
- 35 пультов Vissonic VIS-MAU-T, тип 1 – для членов совета и должностных лиц с правом голоса, в них активированы лицензии электронного голосования VIS-LVOTE и идентификации по IC-картам VIS-LIDEN
- 10 пультов Vissonic VIS-MAU-T, тип 2 – для приглашённых докладчиков и сотрудников без права голоса, при этом функции запроса на выступление и отображения регламента доступны
Чтобы докладчик или приглашённый эксперт не были строго привязаны к стационарному месту, в систему дополнительно включена двухканальная радиосистема Mipro ACT-312 с двумя ручными микрофонами ACT-32H-80.
Секретарь или председатель получили специальное, выделенное рабочее место «Программно-аппаратный комплекс управления ПАК 2» на базе производительного мини-ПК (AMD Ryzen 5, 16 ГБ ОЗУ, SSD 512 ГБ) с предустановленным ПО для ведения конференции. Комплекс предоставляет возможность:
- формировать и редактировать повестку дня
- управлять очередью выступающих
- инициировать и контролировать голосования
- выводить результаты на большой экран и дублирующие мониторы депутатов
- протоколировать ход заседания
Интеграция с конференц-системой VISSONIC выполнена по протоколам поддерживаемым центральным контроллером, все команды и данные передаются мгновенно, без задержек.
Озвучивание зала
Голос каждого выступающего слышен одинаково хорошо в любой точке зала. Для этого спроектирована и смонтирована система озвучивания на базе четырёх двухполосных вертикальных массивов EAV CLP304N (серии Sonora). Модель выбрана не случайно, у неё узкая вертикальная диаграмма (20°) и широкая горизонтальная (120°), благодаря чему звук равномерно покрывает делегатов, не посылая лишние звуковые волны в потолок и столы, а значит, заметно снижают риск возникновения обратной связи.
Усилитель мощности EAV NPA23 (2×300 Вт на 8 Ом) оснащён встроенным DSP-процессором. Инженеры настроили эквалайзер, компрессор, фильтры FIR и временные задержки индивидуально под акустику помещения. Для дополнительной защиты смонтирован четырёхканальный подавитель обратной связи VISSONIC VIS-FS100 со встроенным микшером и фантомным питанием – он автоматически обнаруживает и подавляет даже малейшие «завязки».
Монтаж + настройка и ввод в эксплуатацию
Специалисты выполнили полный цикл инсталляции: проложили системные кабели VIS-HL002 (2 м) до каждого рабочего места, закрепили акустические массивы с комплектными кронштейнами, интегрировали пульты, усилитель, подавитель обратной связи и беспроводную систему в единый звуковой тракт.
Проведена поканальная настройка DSP, измерены уровни звукового давления и разборчивости, выполнено пробное заседание с моделированием всех сценариев – от доклада до голосования. Персонал Администрации прошёл обучение, после чего система была передана в эксплуатацию.
Результат есть!
Заказчик высоко оценил профессиональный подход, качество монтажных работ, настройки и удобство готового решения. Работа над этим залом заседаний в очередной раз подтверждает высокую экспертизу инженеров и монтажников в комплексном оснащении административных и правительственных залов. Уверены, что обновлённый зал заседаний будет служить удобным местом для обсуждения решений улучшающих жизнь смолян.
Спецификация установленного оборудования
| № | Бренд | Модель | Описание | Кол-во |
|---|---|---|---|---|
| 1 | Vissonic | VIS-DCP2000-D | Центральный контроллер конференц-системы, поддержка до 100 пультов, запись на USB | 1 шт. |
| 2 | Vissonic | VIS-MAU-T, тип 1 | Универсальный пульт с сенсорным экраном 4,3″, модули голосования VIS-LVOTE и идентификации по IC-картам VIS-LIDEN | 35 шт. |
| 3 | Vissonic | VIS-MAU-T, тип 2 | Универсальный пульт с сенсорным экраном 4,3″, запрос на выступление, отображение списка и результатов | 10 шт. |
| 4 | Vissonic | VIS-M485, тип 1 | Микрофон на «гусиной шее» 485 мм | 35 шт. |
| 5 | Vissonic | VIS-M410, тип 2 | Микрофон на «гусиной шее» 410 мм | 10 шт. |
| 6 | Vissonic | VIS-HL002 | Системный кабель 2 м | 45 шт. |
| 7 | Vissonic | VIS-EXM | Блок расширения конференц-системы | 1 шт. |
| 8 | EAV | NPA23 | Усилитель мощности класса D с DSP-обработкой 2×300 Вт/8 Ом | 1 шт. |
| 9 | EAV | CLP304N | Двухполосная акустическая система 4×3″, угол раскрытия 120°×20°, 120 Вт RMS | 4 шт. |
| 10 | Vissonic | VIS-FS100 | Подавитель обратной акустической связи, 4-канальный микшер, фантомное питание 48 В | 1 шт. |
| 11 | – | ПАК 2 | Программно-аппаратный комплекс управления конференцией и парламентским голосованием (мини-ПК, ПО) | 1 шт. |
| 12 | Mipro | ACT-312 | Двухканальный UHF-приёмник (518–542 МГц) | 1 шт. |
| 13 | Mipro | ACT-32H-80 | Ручной UHF-передатчик с капсюлем MU-80 (518–542 МГц) | 2 шт. |
